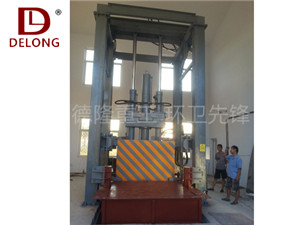

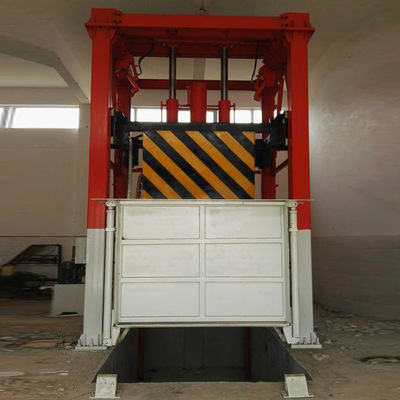

- 垂直式垃圾压缩中转站
- 产品简介:
垂直式垃圾压缩中转站产品概述
垂直式垃圾压缩中转站采用垂直预压工艺,设备自重可达20吨左右,适合用于乡镇、城市生活垃圾转运站配套使用,关于设备的价格,欢迎来咨询,河南德隆重工给各位客户提供报价、参数等相关资料。
工作压力高达120吨,压缩比达1:3,压缩后垃圾密度达0.95吨/立方,装载效率高,垃圾在压缩、贮存和卸料等作业过程中处于封闭状态,没有垃圾脱落和污水外溢现象,并减少了垃圾臭气的外逸,垃圾站设备和场地便于清洗,对周围环境的污染很小。
垂直式垃圾压缩中转站结构组成
由压缩装置(包括立柱框架、可调式导向装置、垃圾箱体总成、压头装置、液压油缸及油缸支座等)、推出装置(包括推板、推架、车轮、轨道、推出液压油缸等)、安全装置和液压电气控制系统(包括油箱、油泵、电机、各种液压阀等)组成垂直式垃圾压缩中转站。
压缩装置:
垂直式垃圾压缩中转站的主要构件之一,主要作用是传递运动并提供压缩力。由立柱框架、可调式导向装置、垃圾箱体总成、压头装置、液压油缸及油缸支座等组成;通过液压油缸的上、下运动对垃圾进行压缩;卸垃圾的时候可起提升箱体的作用。
压头与压缩油缸采用球铰连接,其支撑臂上装有导向滑块组,以四立柱为导轨上下移动。每个导向滑块均可单独调整定位,上下导向滑块有跨距,消除压头压缩垃圾时可能产生的偏转。挂箱机构安装在压头内,其锁销可与垃圾箱上的挂耳连接,利用压头的升降实现垃圾箱的升降。
垃圾收集箱由垃圾压缩箱、储存箱、垃圾推出装置、前门、前门油缸、中门、中门油缸等组成。
挂箱装置由挂箱油缸、滑销等组成;通过挂箱油缸的运动带动滑销在压头上做往复运动,当滑销伸出时为挂上垃圾箱,当滑销缩回时为脱开垃圾箱。
推出装置:
由推板、推架、车轮、轨道、推出液压油缸等组成;当需要卸垃圾时由压缩装置把成形的垃圾块箱体提升至高于汽车尾部底板的位置,再由推出装置将垃圾推入汽车。
安全装置:
由保险钩油缸、保险钩等组成;当压头或垃圾箱提升到顶端时,为了安全其间保险钩在油缸的作用下钩住压头上的横梁起到安全保护的作用。
液压电气控制系统:
液压系统由液压泵站(液压油箱、液压油、电机、滤油器、各种液压阀、油管接头、油管等组成)、油管接头、油管、软管总成等组成;当需要液压系统工作时,通过液压操作台上的操作按钮使液压系统工作完成各个功能的实现。由操作台、控制开关、先进的微电脑数字芯片、可编程的控制程序、安全应急按钮、全电控和全手控的按钮等组成电气控制系统。
垂直式垃圾压缩中转站工作流程
垂直式垃圾压缩中转站技术参数
项目 | 单位 | 参数 | |
总机重量 | T | ≦20 | |
公称压力 | Mpa | 26 | |
外形尺寸 | mm | 6100×3430×5850 | |
垃圾形成尺寸 | mm | 1800×1650×1450 | |
垃圾块重量 | T | 4x2块 | |
日处理量 | t/day | 100 | |
电机功率 | Kw | 11+15 | |
压缩装置 | 额定压榨力 | T | 120 |
主油缸行程 | mm | 2000 | |
副油缸行程 | mm | 1800 | |
上升速度 | cm/min | 800 | |
下降速度 | cm/min | 400 | |
推出装置 | 额定推出力 | T | 25 |
推出油缸行程 | mm | 3900 | |
推出速度 | cm/min | 900 | |
操作系统 | 手动+自动 | 控制系统 | PLC编程控制 |
配套厂房 | 不小于长9米x宽8米x高8米(房子内净高度不小于7.5米)(一台所需空间) 房子门高度不小于5米 | ||
用电量:功率26(每小时用电量)x8(8小时工作制)x30日 |
