地埋式垃圾压缩设备的举升机构由举升铰架、举升液压油缸、上下支座和防箱体坠落安全装置（保险支撑杆）等部件组成。主要作用是将压缩箱体进行上升和下降动作，确保每个动作平稳可靠；举升装置将压缩箱体举升以后与垃圾转运车辆对接，待垃圾装车完成后，将压缩箱体下降落入地坑内。

两种举升方式分别是底部举升式和两侧举升式，采用举升机构以及箱体一样，不同的是占地面积和基坑高度。底部举升式垃圾压缩设备因举升机构在垃圾箱体底部，所以占地面积小，地坑相对于侧举式的来说略深一些，适用于那些规划用较紧张的场合。两侧举升式垃圾压缩设备因举升机构在垃圾箱体两侧，所以占地面积略大一些，地坑相于来说要浅一些，适用于那些规划充足的场合。

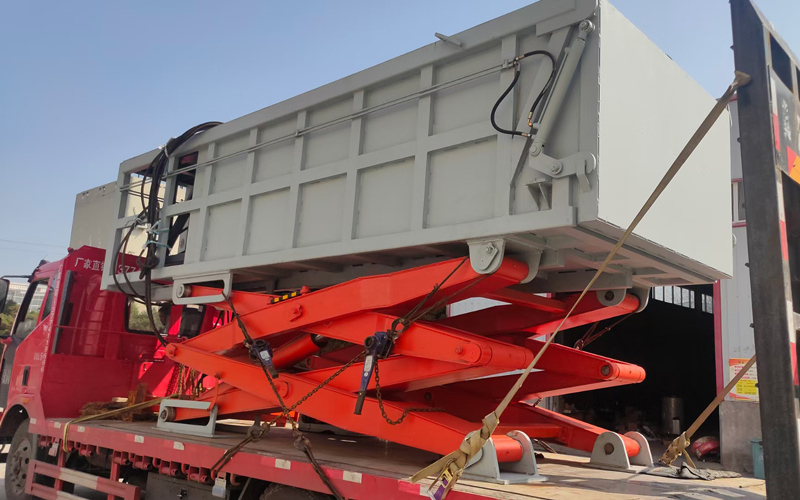

   底部举升式垃圾压缩设备

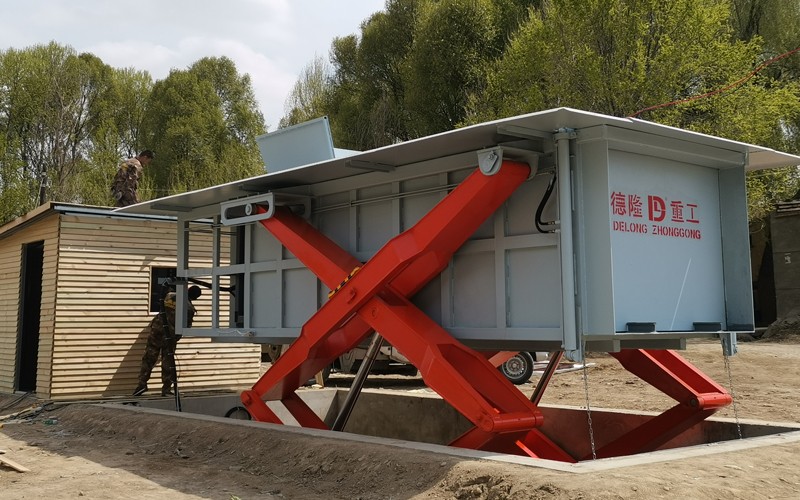

   两侧举升式垃圾压缩设备

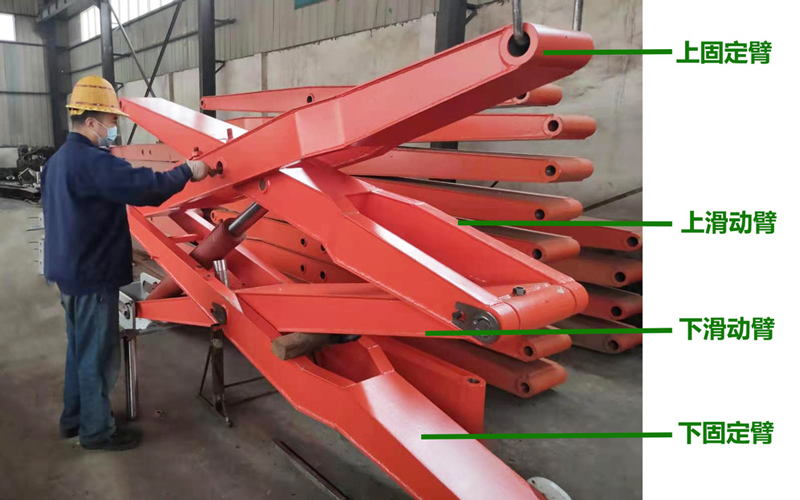

举升铰架是由上固定臂、上滑动臂、下滑动臂和下固定臂组成，四肢臂之间采用短轴套和长轴套进行配套连接；四臂采用10mm厚的Q345B钢板进行整体折弯工艺并拼装密闭焊接加工而成，加强举升铰架的整体强度。结构采用平行四边形铰架形式（箱型梁结构），工作时候上固定臂和下固定臂固定，上滑动臂和下滑动臂滑动使压缩箱体上升和下降动作，具有行程放大功能，这种结构强度优于方管和槽钢焊接，不但能使压缩箱体举升平稳，而且能减少举升油缸的行程，降低成本。

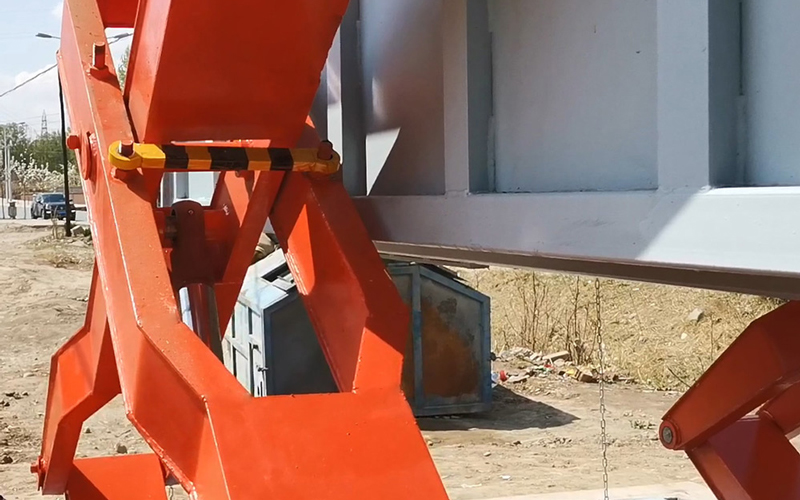

设备主体架上配备防箱体坠落安全装置，能够确保操作人员清理基坑垃圾时的人身安全和设备安全。此装置由 30mm 厚的钢板数控下料成型， 清理地坑时，支撑轴横装在安装上固定臂与上滑动臂之间， 并固定在两端螺杆上，防止由于举升油缸内泄造成压缩箱下降。
